مشروع مركز فرز وإعادة تدوير مخلفات الديكور في ووهان

نظرة عامة على المشروع

متطلبات العميل وتحديات المشروع

متطلبات العميل

احتاج العميل إلى نظام فرز آلي لكمية كبيرة من مخلفات الديكور المختلطة المسلّمة إلى المصنع. كان المطلب الرئيسي هو فصل الطوب الخرساني والتربة اللاصقة وألواح الجبس والخشب والبلاستيك والمعادن الحديدية واستعادة الجزء المعدني لتطبيقات مواد البناء المعاد تدويرها. كما طلب العميل ترتيباً داخلياً مغلقاً مع التحكم في الغبار والضوضاء، وتخطيطاً مدمجاً للمعدات، ودعماً فنياً يغطي تصميم العملية وتوريد المعدات والتركيب والتشغيل التجريبي وتدريب المشغلين.

تحديات المشروع

• التربة اللاصقة في التغذية: يمكن أن تتسبب التربة الرطبة الملتصقة بالمخلفات الواردة في انسداد معدات الغربلة التقليدية وتقليل استقرار الغربلة.
• المواد الثقيلة والخفيفة المختلطة: كان الطوب الخرساني مختلطاً بغشاء البلاستيك والخشب وألواح الجبس وغيرها من الأجزاء الخفيفة، لذا لم يكن التكسير وحده كافياً لإتمام الفصل المطلوب.
• قيود المساحة الداخلية: كان لا بد من تركيب جميع المعدات الرئيسية داخل الورشة القائمة مع ترك مساحة عملية للفحص والصيانة وخدمة المعدات.
• متطلبات التحكم في الغبار: تطلبت الورشة المغلقة جمعاً وكبحاً للغبار بشكل مُتحكَّم فيه عند نقاط توليد الغبار الرئيسية.

حل إعادة تدوير نفايات الديكور من Xinzhongyi ECO

بالنسبة لمشروع ووهان، قامت Xinzhongyi ECO بتكوين عملية فرز داخلية كاملة بناءً على تركيبة المخلفات الواردة وتخطيط الورشة. يتبع خط الإنتاج تسلسل التغذية بالمغذي اللوحي،, فتح الأكياس والمعالجة المسبقة،, التكسير, الغربلة متعددة المراحل بالشاشة المرنة, الفرز الباليستي, الفصل المغناطيسي, ، و الفصل الهوائي بالضغط السلبي.

يوفر المغذي اللوحي تغذية مُتحكَّم فيها لمرحلة فتح الأكياس. يتم تقليل حجم قطع الطوب والخرسانة كبيرة الحجم قبل الغربلة. تفصل الشاشات المرنة التربة الناعمة والرمل عن المادة المتبقية، بينما يتولى الفاصل الباليستي الفصل الأولي بين المادة المعدنية الأثقل والأجزاء الأخف. يزيل الفصل المغناطيسي المعادن الحديدية، ويفصل المنخل الهوائي الأفقي بالضغط السلبي ما تبقى من البلاستيك والخشب وغيرها من المواد الخفيفة.

نظراً لأن الخط يعمل داخل ورشة مغلقة، تم تجهيز نظام النقل بأغطية، بينما تم ترتيب جامع الغبار بنوع الكيس النبضي ومعدات الرش بالضباب الذري عند نقاط توليد الغبار. شارك مهندسو Xinzhongyi ECO أيضاً في الإشراف على التركيب والتشغيل التجريبي والتدريب العملي للمشغلين أثناء بدء التشغيل.

تكوين المعدات الرئيسية

• مغذي صينية السير للخدمة الخفيفة: يوفر تغذية مُتحكَّم فيها لمخلفات الديكور كبيرة الحجم وغير المنتظمة.
• آلة فتح الأكياس: تفتح المخلفات المعبأة في أكياس وتحرر المواد المحتواة للفرز في المراحل اللاحقة.
• وحدة التكسير: تقلل قطع الخرسانة والطوب كبيرة الحجم إلى حجم مناسب للغربلة.

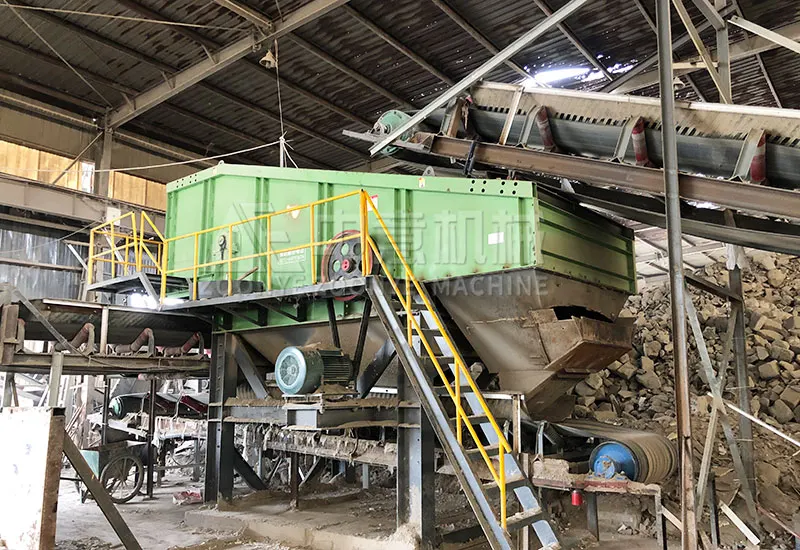

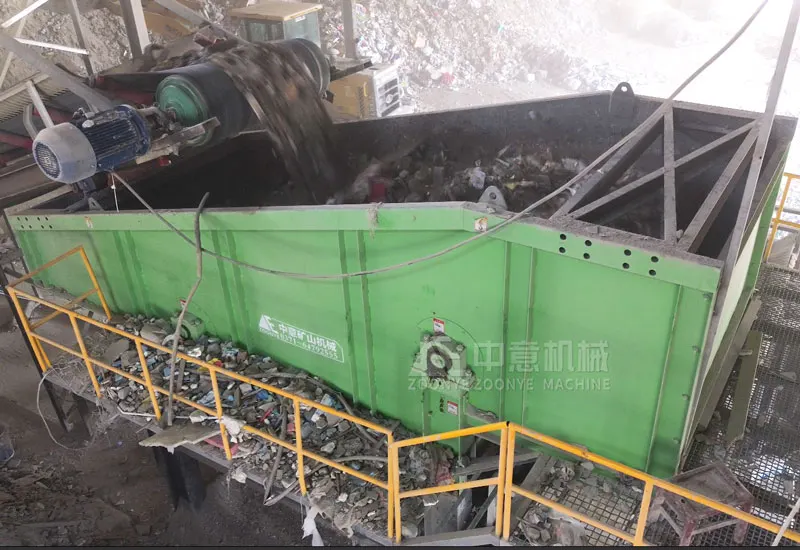

• الشاشة المرنة ذات الطابقين: تفصل التربة الناعمة والرمل عن المادة المكسرة وتتعامل مع التغذية اللاصقة.
• الشاشة المرنة ذات الطابق الواحد: تُجري تصنيفاً إضافياً حسب الحجم للمادة المغربلة.
• الفاصل الباليستي: تفصل المادة المعدنية الأثقل عن أجزاء المخلفات الأخف والمسطحة.
• فاصل مغناطيسي: تزيل المعادن الحديدية مثل قضبان الفولاذ والمسامير والأسلاك الفولاذية.
• المنخل الهوائي الأفقي بالضغط السلبي: يفصل ما تبقى من البلاستيك والخشب وغيرها من المواد الخفيفة.

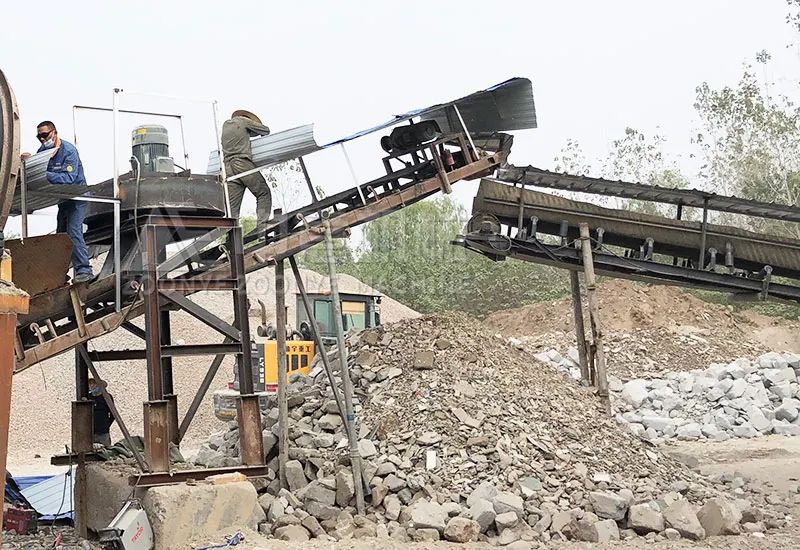

• نظام السيور الناقلة المغلقة: ينقل المواد بين مراحل المعالجة ويستخدم مسارات نقل مغطاة داخل الورشة.
• جامع الغبار بنوع الكيس النبضي ونظام الرش بالضباب الذري: يجمع ويكبح الغبار المتولد أثناء التكسير والغربلة ونقل المواد.
• خزانة التحكم الذكية: توفر تحكماً مركزياً ومراقبة لحالة التشغيل لخط الإنتاج.

عملية إعادة تدوير نفايات البناء والتجديد

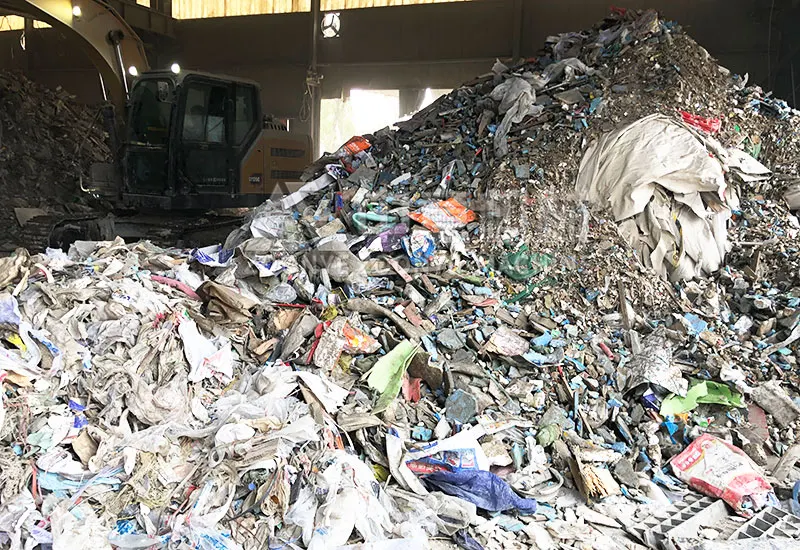

تدخل مخلفات الديكور المختلطة إلى الورشة المغلقة وتُغذَّى بواسطة المغذي اللوحي إلى آلة فتح الأكياس للمعالجة المسبقة. ثم يتم تكسير قطع الطوب الخرساني الكبيرة إلى حجم مناسب قبل دخولها إلى قسم الغربلة متعدد المراحل بالشاشة المرنة. يتم فصل التربة الناعمة والرمل أثناء الغربلة، بينما تستمر المادة المتبقية إلى مراحل الفرز اللاحقة.

تمر المادة المغربلة عبر الفاصل الباليستي للفصل بين الثقيل والخفيف، يليه الفصل المغناطيسي لإزالة المعادن الحديدية. ثم يزيل المنخل الهوائي بالضغط السلبي ما تبقى من البلاستيك والخشب والأجزاء الخفيفة الأخرى. تشمل التيارات النهائية الركام المعاد تدويره والتربة الناعمة والرمل والمعادن الحديدية والمواد الخفيفة، والتي تُوجَّه إلى مسارات إعادة التدوير أو التخلص اللاحقة الخاصة بكل منها.

معرض الصور

مزايا العملية والتشغيل

تم تركيب خط الإنتاج داخل ورشة مغلقة قائمة، مع تنسيق positioning المعدات وتوصيلات الناقلات وواجهات العمليات وفقًا لمساحة الأرضية المتاحة ومنافذ الصيانة. عمل مهندسو Xinzhongyi ECO مع فريق التركيب المحلي طوال عملية الإعداد ثم نفّذوا التشغيل التجريبي للخط الكامل، مع فحص معدات التغذية والتكسير والغربلة والفصل الباليستي والفصل المغناطيسي والفصل الهوائي وتفريغ المواد والتحكم في الغبار. تم تعديل ظروف التشغيل وفقًا لتدفق المواد الفعلي، وتلقى مشغلو العميل تدريبًا عمليًا على التشغيل اليومي وفحص المعدات والصيانة الروتينية قبل التسليم.

نتائج المشروع

تم تشغيل خط فرز وإعادة تدوير مخلفات الديكور في ووهان بنجاح ووصل إلى السعة التصميمية للمشروع البالغة 150–200 TPH. يفصل النظام مخلفات الديكور المختلطة إلى ركام معاد تدويره وتربة ورمل ناعمين ومعادن حديدية ومواد خفيفة الوزن من خلال مراحل التكسير والفرز المُهيأة.

تُوجَّه مواد الطوب والخرسانة المستردة إلى إنتاج الطوب المعاد تدويره والخرسانة المعاد تدويرها، بينما تُفصل المعادن الحديدية والمواد خفيفة الوزن لإعادة التدوير في المراحل اللاحقة. أثناء التشغيل المنتظم، يساعد ترتيب الغربلة ذات الحركة التبادلية الخط على التعامل مع التغذية المحتوية على التربة، بينما يدعم نظام النقل المغلق والتحكم في الغبار متطلبات التشغيل للورشة الداخلية. كما أكمل مشغلو العميل تدريبًا عمليًا على التشغيل اليومي والفحص الروتيني.
